MGB BauCAD Update 2024

Bewehrung

Zeigverlegung

Mit MGB BauCAD 2024.1.4 können Sie für den Befehl Zeigverlegung Layervoreinstellungen definieren.

Wählen Sie dazu den Befehl: SETUPSTAB
Im Register Zeigverlegung finden Sie die Farbeinstellungen zu den Durchmesser bezogenen Layern.

Hakenkorrektur

Mit MGB BauCAD 2024.1.2 gibt es grössere Anpassungen bei den Hakenlängen sowie der Eisenlisten-Darstellung und -Editiermöglichkeit. Achtung, Pläne die mit den neuen Hakenlängen erstellt wurden, sind nur noch bedingt mit alten MGB BauCAD Versionen editierbar! Es kann zu Fehlermeldungen bei den Eisen mit Haken kommen. Gegebenenfalls den Haken löschen und neu machen.

Die Eisenliste wurde auf die Richtlinie WEB_DEKG-6959_SIA_Richtlinien_DE_06.pdf und der BVBS (.abs) Export auf die Richtlinie BVBS-Richtlinie-für-den-Datenaustausch-von-Bewehrungsdaten-Version-3.0.pdf angepasst.

Bestehende Pläne können mit der Hakenkorrektur auf die neuen Hakenlängen angepasst werden.

Bestehende Pläne können mit der Hakenkorrektur auf die neuen Hakenlängen angepasst werden.

Stabausrichtung

In der Eisenliste schlecht platzierte Eisen können neu Ausgerichtet werden. Die neue Ausrichtung bleibt auch bei einer Eisenlisten-Aktualisierung und Neupositionierung bestehen. Die Eisenlisten Darstellung und Gesamtlängenberechnung wurde soweit wie möglich an die SIA Richtlinien vom August 2022 angepasst.

Auf unterschiedliche Abbiegeradien innerhalb einer Biegeform wird bewusst verzichtet, da dies nicht BVBS konform ist. Das heisst, wird eine BF mit D1 gebogen, wird alles, inkl. Haken mit D1 abgebogen.
Die neue Ausrichtung bleibt auch bei einer Eisenlisten-Aktualisierung und Neupositionierung bestehen.

Die Abrundungsradien der EL Biegeformen können in der Datei ..\dat\bew.ini eingestellt werden:
[Eisenliste]
Radius-D1=2.0
Radius-D2=0.8
Radius-D3=0.7

Eisenlisten Zeile

Zur schnellen Biegeform Kontrolle kann die EL Zeile eines einzelnes Eisen abgesetzt werden.

Auch hier kann schon die Stabausrichtung vorgegeben werden.

Abbiegekontrolle

Bei der Durchmesseränderung wird der Stab automatisch auf Minimallängen überprüft. Bei einer manuellen Teillängenänderung kann der Stab anschliessend manuell überprüft werden.

Bei einer manuellen Teillängenänderung kann der Stab anschliessend manuell überprüft werden.

Grundmodul

Startdialog

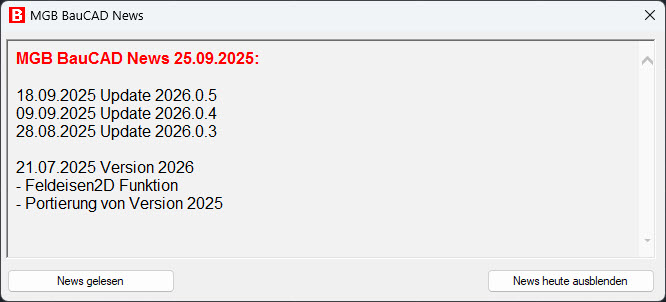

Mit dem MGB BauCAD 2024.1.4 Update wurde in den Startdialog die MGB BauCAD News integriert.

In den BauCAD News erfahren Sie automatisch, welche Funktionen im nächsten Update hinzukommen oder korrigiert wurden.

Zudem gibt es hier in Zukunft auch Infos zu Kursen und Webcasts.

Startdialog

Mit dem MGB BauCAD 2024.1.2 Update können Sie neu beim Start einer neuen Zeichnung, Einheiten bezogene Massstäbe erstellen lassen. Es stehen Vorgabemassstäbe für die Eingabe in Meter und für die Eingabe in Zentimeter zur Verfügung. Beachten Sie, dass der Grundmassstab bei Verwendung der Massstabsliste automatsch gesetzt wird. Eingabe in Meter = 1:1000, Eingabe in Zentimeter = 1:10.

Beachten Sie, dass der Grundmassstab bei Verwendung der Massstabsliste automatisch gesetzt wird.

Eingabe in Zentimeter = 1:10
Eingabe in Meter = 1:1000
