Die Funktion für verbundene Achsen wurde verbessert, um komplexe Geometrien für Rampen und Anschlussstellen besser handhaben zu können.

• Die folgenden Verbesserungen wurden an der Funktion für verbundene Achsen vorgenommen:
  • Es wurden mehrere neue Achsbogengruppen-Kombinationen hinzugefügt, die Kombinationen aus Übergangsbogen, Bogen und gegensinnigen Übergangsbogen unterstützen.
  • Es wurde Unterstützung für das Erstellen von Bogen größer als 180 Grad hinzugefügt.
  • Verbundene Achsen können nun an Versätzen von übergeordneten Achsen erstellt werden, um Bypass- und Ausfahrtszenarien zu unterstützen.
  • Es gibt jetzt eine Vorschaufunktion, mit der Sie eine Voransicht der Lösung in der Zeichnung anzeigen können, bevor Sie die verbundene Achse erstellen.
  • Wenn keine Lösung mit den von Ihnen eingegebenen Parametern gefunden werden kann, können Sie eine automatisch passende verbundene Achse erstellen.

• Die folgenden neuen Bogen-Gruppentypen sind jetzt verfügbar, wenn Sie Achsen mit dem Werkzeugkasten Achswerkzeuge erstellen:
  • Pufferelement gegensinnig Übergangsbogen-Bogen-Übergangsbogen-Übergangsbogen (von Objekt, Endbogen)
  • Pufferelement gegensinnig Übergangsbogen-Übergangsbogen-Bogen-Übergangsbogen (von Bogen, Endobjekt)
  • Pufferelement gegensinnig Übergangsbogen-Übergangsbogen-Bogen-Übergangsbogen-Übergangsbogen (zwischen zwei Bogen)

• Ein neuer Befehl namens In feste Geometrie konvertieren wurde hinzugefügt, der eine Achse mit einer Bogengruppe in eine feste Geometrie konvertiert. Verwenden Sie diesen Befehl für eine Achse mit einer Bogengruppe, damit diese in einer früheren Version der Anwendung bearbeitet werden kann.

Erfahren Sie mehr über die Verbesserungen an Druckleitungsnetzen.

• Kompassfarbe und -durchmesser können nun mithilfe der Optionen in der Multifunktionsleiste beim Layout eines pfadbasierten Druckleitungsnetzes festgelegt werden.
• Die Multifunktionsleisten-Registerkarte Entwurfswerkzeuge (Längsschnitt) wurde für pfadbasierte Druckleitungsnetze aktualisiert, um die Konsistenz mit der Multifunktionsleisten-Registerkarte Entwurfswerkzeuge (Lageplan/Grundriss) zu verbessern.
• Strangbeschriftungen für Druckleitungsnetze können jetzt in Draufsichten und Höhenplänen erstellt werden.
• TS-Punkte können nun aus überschriebenen Stationsbereichen des Druckleitungsnetzes im Höhenplan entfernt werden, die auf den statischen (nicht dynamischen) Status gesetzt sind. Wenn diese Option aktiviert ist, entfernt das Kontrollkästchen TS-Punkte bereinigen im Dialogfeld Kanalsystem-Längsschnitteinstellungen die TS aus überschriebenen Stationsbereichen. Mit der Schaltfläche Anwenden können Sie eine Vorschau der Änderungen in der Zeichnung anzeigen.
• Ein Befehl namens RegenPressureSolid wurde hinzugefügt, um 3D-Volumenkörper für Druckleitungsnetz-Komponenten neu zu generieren.

Erfahren Sie mehr über die neuesten Verbesserungen bei ArcGIS-Arbeitsabläufen.

• Aus ArcGIS importierte Rasterdaten können nun aus ArcGIS aktualisiert werden.
• Die Auflösung kann beim Importieren und Aktualisieren von Rasterdaten für jeden Rasterlayer separat konfiguriert werden.
• Die Anzahl der verfügbaren Auflösungsstufen für den Import von ArcGIS-Rasterdaten wurde von 19 Ebenen auf 23 Ebenen erweitert.

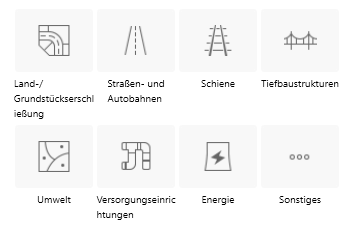

Erstellen Sie ein Benutzerprofil, indem Sie Informationen zu Ihren Disziplinen und Tätigkeiten einsenden.

• Das Dialogfeld für das Benutzerprofil wird angezeigt, wenn Sie Civil 3D nach der Installation zum ersten Mal öffnen. Es enthält Fragen zu den Disziplinen und Tätigkeiten, für die Sie Civil 3D verwenden. Mithilfe der Antworten auf die Fragen wird ein Benutzerprofil erstellt.
• Die Antworten auf diese Fragen dienen dazu, besser zu verstehen, wie Sie Civil 3D verwenden, und um Ihre Benutzererfahrung zu verbessern.

Project Explorer und Grading Optimization bieten neuen Funktionen für Kunden der AEC Collection und Unternehmenskunden. Project Explorer und Grading Optimization können auf zwei Arten heruntergeladen und installiert werden:

• Über https://manage.autodesk.com



  Produkte und Services



  Architecture Engineering & Construction Collection



  Artikel anzeigen

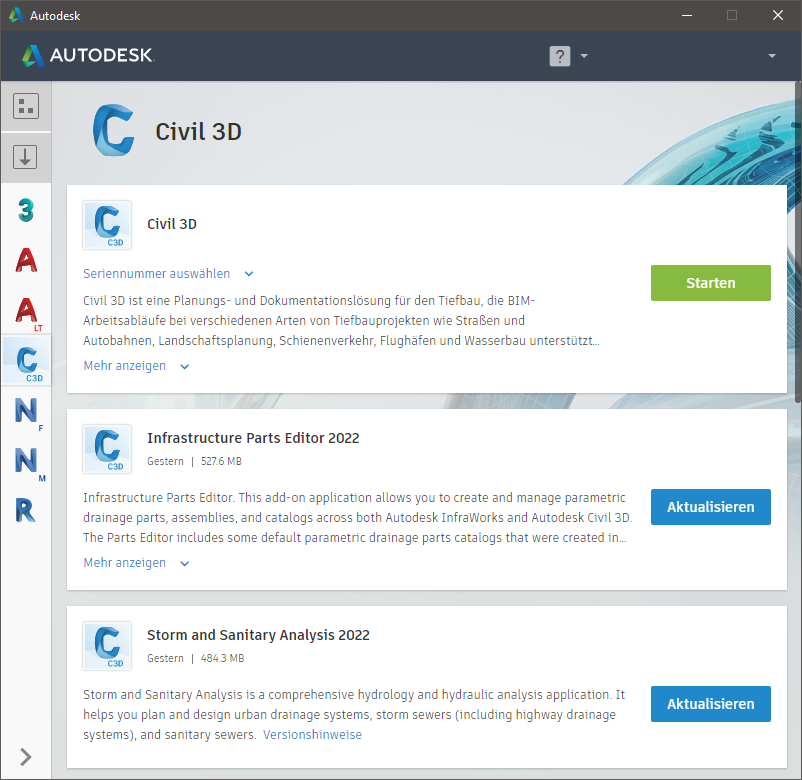

• Über die Autodesk-Desktop-App.

Project Explorer

• Es wurde Unterstützung für Druckleitungsnetze in Project Explorer hinzugefügt:
  • Unterstützung für die Anzeige und Bearbeitung von Druckleitungsnetz-Informationen, wie z. B. Name und Stil, wurde hinzugefügt.
  • Die Anzeige dynamischer Höhenpläne für Druckkanalsysteme im Fenster Project Explorer wird nun unterstützt.
  • Es wurde Unterstützung für die Bearbeitung mehrerer Druckleitungsnetz-Eigenschaften und Druckkomponenten-Eigenschaften hinzugefügt.
  • Unterstützung für das Bearbeiten des Layouts und des Anzeigestils von Druckleitungsnetzen und Druckkomponenten wurde hinzugefügt.
  • Unterstützung für Objektsätze für Druckleitungsnetze und Druckkomponenten wurde hinzugefügt.
  • Unterstützung für das Erstellen von Berichten für Druckleitungsnetze, Druckkomponenten und Druckkanalsysteme wurde hinzugefügt.
  • Unterstützung für das Erstellen von AutoCAD-Tabellen für Druckleitungsnetze, Druckkomponenten und Druckkanalsysteme wurde hinzugefügt.
  • Unterstützung für den Vergleich von Druckkanalsystem-Beispielpunkten mit anderen DGMs wurde hinzugefügt.
  • Die Suche nach Druckleitungsnetzen mithilfe des Namens wird jetzt unterstützt.

• Unterstützung für Elementkanten im Gebiet <Keine> (Elementkanten ohne Gebiet) wurde hinzugefügt.
• Project Explorer wird nun über die Registerkarte Start der Multifunktionsleiste von Civil 3D gestartet.
• Project Explorer ist nun in allen Sprachen verfügbar, die derzeit von Civil 3D unterstützt werden. Die Project Explorer zugewiesene Sprache wird durch die Einstellungen für die regionale Sprache in Windows festgelegt.



Garding Optimization

Grading Optimization ist ein neues vorläufiges Geländeoptimierungswerkzeug für Grundstücksplaner. Es arbeitet mit Entwurfsdaten und automatisiert wiederkehrende manuelle Verschneidungsaufgaben entsprechend den benutzerdefinierten Objektabhängigkeiten.

Folgende Objekte sind verfügbar:

• Zonen
• Ablauflinien
• Tiefpunkte
• Sohlen und Fugen
• Bordsteine
• Gehwege
• Pfade
• Parkplätze
• Becken

Nachdem diese Objekte mit projektbezogenen Abhängigkeiten definiert wurden, liefert Grading Optimization ein optimiertes Gelände-DGM und eine 3D-Geometrie, die zur weiteren Ausarbeitung in das Entwurfswerkzeug zurückübertragen werden kann.

Der Installationsprozess wurde optimiert und bietet jetzt eine vereinfachte Benutzererfahrung.

• Einige Komponenten sind nun in die Hauptinstallation integriert. Zu diesen gehören Dynamo for Autodesk Civil 3D, Batch Save Utility (Standalone-Version), Object Enabler, Hydraflow Extensions und Survey Data Collection Link Extension.
• Sowohl metrische als auch britische Profile werden nun während der grundlegenden Installation für alle Sprachversionen automatisch erstellt.
• Storm and Sanitary Analysis ist nun als separate Installation verfügbar, die über die Autodesk Desktop-App oder über Ihr Konto bei Autodesk Account zur Verfügung steht.
• Project Explorer und Grading Optimization sind zusätzliche Komponenten, die für Abonnenten der AEC Collection und Unternehmenskunden zur Verfügung stehen.

Erfahren Sie mehr über die Verbesserungen in Autodesk Collaboration for Civil 3D.

• Es wurden Verbesserungen bei Leistung, Stabilität und Konsistenz vorgenommen.
• Die Benutzeroberfläche wurde aktualisiert, um die Namensänderung von BIM 360 in Autodesk Docs widerzuspiegeln.
• Der Vorgabewert der Systemvariablen CloudCollabModifiedOption wurde in 0 geändert. Wenn diese Option auf 0 gesetzt ist, werden die Dokumente nicht sofort entsperrt, nachdem Sie sie geschlossen haben. Wenn ein Dokument bearbeitet, gespeichert und geschlossen wurde, wird es entsperrt, nachdem die Änderungen in Autodesk Docs hochgeladen wurden.

Dynamo for Civil 3D wurde auf die neueste Version von Dynamo Core aktualisiert und unterstützt jetzt Python 3-Blöcke.

• Dynamo for Civil 3D ist nun in die Hauptinstallation von Civil 3D integriert.
• Dynamo for Civil 3D unterstützt nun Python 3 als Vorgabeversion von Python.
• Python-Blöcke haben nun eine Option, mit der Sie angeben können, ob sie mit Python 2.7 oder 3 erstellt werden sollen.
• Dynamo Core wurde auf Version 2.10 aktualisiert.

Erfahren Sie mehr über einen Befehl zum Bereinigen unsichtbarer AEC-Daten aus einer Zeichnung.

• Wenn Sie eine objektaktivierte AutoCAD-Sitzung verwenden oder Civil 3D als AutoCAD ausführen, können Sie den Befehl PurgeAECData ausführen, um unsichtbare AEC-Daten aus einer Zeichnung zu bereinigen. Wenn in einer Zeichnung sichtbare AEC-Daten vorhanden sind, z. B. Civil 3D-Objekte, wird der Befehl nicht fortgesetzt.
