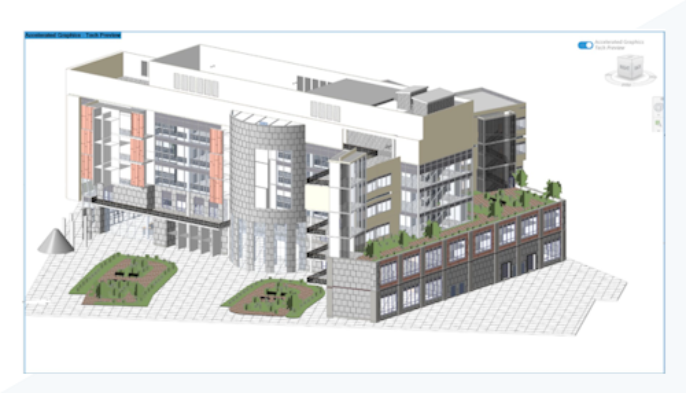

Erleben Sie eine deutliche Verbesserung der Navigationsleistung in 3D- und 2D-Ansichten, sodass Sie Ihre Entwürfe schneller prüfen können.

Nutzen Sie diese Technology Preview, um frühzeitigen Zugriff auf die neue Grafikplattform von Revit zu erhalten, die eine schnellere Navigation und optimierte Hardwarenutzung bietet. Der Schwerpunkt liegt derzeit auf der Grafikkarte. Die Option Beschleunigte Darstellung wird pro Ansicht aktiviert, ohne dass Änderungen am Modell oder an der Ansicht vorgenommen werden. Wenn die Ansicht oder das Modell geschlossen wird, wird der Modus für die beschleunigte Darstellung für diese Ansicht deaktiviert.

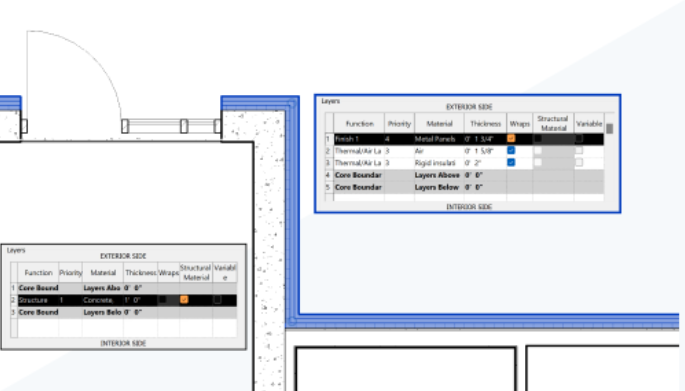

Die Kernschichtanforderung in mehrschaligen Konstruktionen ist nicht mehr obligatorisch, wodurch es einfacher wird, Kernschichten zu löschen oder Schichten an eine Position außerhalb der Kernbegrenzung zu verschieben.

Sie können Kernschichten löschen oder Schichten an eine Position außerhalb der Kernschichten verschieben, um die Vorgabeverbindungen zu verbessern und das Sichtbarkeits-Steuerelement für fertige Wände und Geschossdecken zu unterstützen.

Best Practice: Um sicherzustellen, dass die Wand ordnungsgemäß verbunden wird, verschieben Sie alle Schichten auf die Innenseite, wenn die Wand als Innenausbau verwendet wird, und legen Sie Oberfläche: Innenkante auf die tatsächliche Innenseite fest. Wenden Sie dieselbe Regel auf die Wände an, die als Oberfläche: Außenkante verwendet werden.

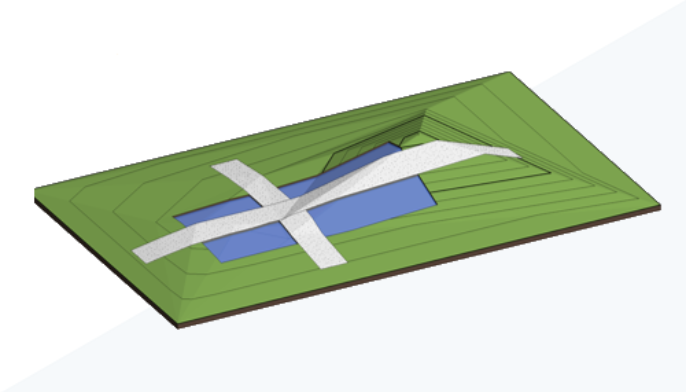

Geländemodell-Werkzeuge wurden optimiert, einschließlich Aktualisierungen für Unterteilungen und Genauigkeitsverbesserungen.

Beim Erstellen einer Unterteilung auf einem Geländemodell wird eine neue Unterteilung generiert, die der Geometrie des Basisbauteil-Geländemodells folgt. Sie können einen Versatz für die Unterteilung angeben. Bei einem positiven Versatz wird die Unterteilung oberhalb des Basisbauteils, bei einem negativen Versatz unterhalb des Basisbauteils platziert. Bei einem negativen Versatz wird das Basisbauteil ausgehoben, und das Aushubvolumen wird in den Eigenschaften der Unterteilung angegeben. Um eine Unterteilung zu erstellen, die ein anderes Material als das Basisbauteil-Geländemodell verwendet, ändern Sie den Typ des Geländemodells.

Unterteilungen sind eine Unterkategorie von Geländemodellen. Verwenden Sie Objektstile und Überschreibungen Sichtbarkeit/Grafiken, um zu steuern, wie Unterteilungen in Ansichten Ihres Modells angezeigt werden.

Und viele weitere Verbesserungen…

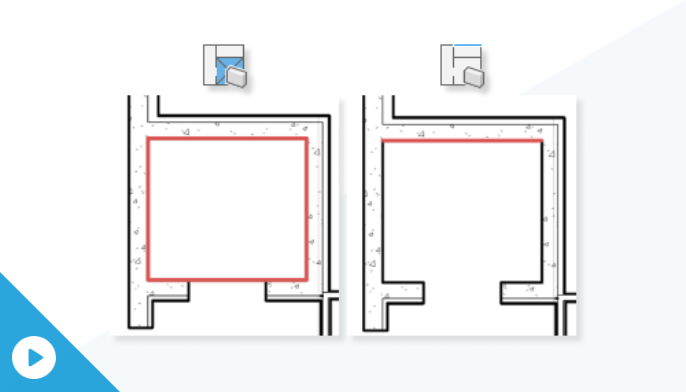

Erstellen Sie neue, fertige nichttragende Wände in einem Raum mithilfe eines Wandsegments oder innerhalb der Raumbegrenzungen.

Wählen Sie einen geschlossenen Bereich aus, der durch raumbegrenzende Wände und Stützen gebildet wird, sodass innerhalb dieses Raums mit einem Klick neue Wände erstellt werden können, oder wählen Sie vorhandene Segmente von Wänden und Stützen aus, um neue Wände zu erstellen.

Neu erstellte Wände grenzen an die Zielwand- oder -stützenfläche an. Dies verbessert die Effizienz und Produktivität beim Erstellen mehrerer Wände für Kern und Oberfläche.

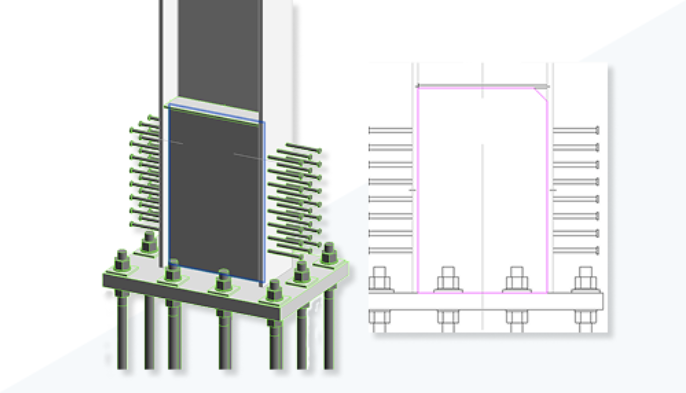

Ändern Sie Verbindungen und Objekteigenschaften der benutzerdefinierten Verbindungsvorlage.

• Sie können unabhängige Elemente innerhalb benutzerdefinierter Verbindungen verschieben, während Sie sich im Bearbeitungsmodus befinden.
• Sie können den Skizzeneditor für Platten und Schrauben-/Bohrungs-/Anker-/Kopfbolzenmuster in den benutzerdefinierten Verbindungen verwenden, während Sie sich im Bearbeitungsmodus befinden.
• Im Bearbeitungsmodus können Sie Elementeigenschaften in benutzerdefinierten Verbindungen ändern.
• Im Bearbeitungsmodus/unter Elemente hinzufügen ist die Auswahl beschränkt und funktioniert nicht für Elemente, die nicht mit der benutzerdefinierten Verbindung zusammenhängen.
• Sie können Elemente, die mit den Eingabeelementen der benutzerdefinierten Verbindung verknüpft sind, wie zuvor bearbeiten.
• Beim Entfernen von Elementen aus einer benutzerdefinierten Verbindung werden sie nicht mehr aus dem Modell gelöscht. Die Verbindung wird ohne diese Elemente aktualisiert, und diese Elemente bleiben als eigenständige Objekte erhalten.
• Der Bearbeitungstyp für Standardverbindungen innerhalb der benutzerdefinierten Verbindung ist außerhalb des Bearbeitungsmodus nicht mehr verfügbar. Um diese Verbindungen zu ändern, verwenden Sie Parameter bearbeiten, während Sie sich im Bearbeitungsmodus für Vorlagen befinden.
• Die Stahlprofiltypen für Träger in benutzerdefinierten Verbindungen können nicht über den Vorlagen-Editor bearbeitet werden.
